| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINGHONEST |
| Orzecznictwo: | ISO9001 |
| Minimalne zamówienie: | Negocjacji |
| Cena: | Negotiation |
| Szczegóły pakowania: | Opakowanie ochronne |
| Czas dostawy: | 1-2 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 metrów kwadratowych / miesiąc |
| Nazwa: | agregat hydrauliczny | zbiornik: | wyposażony w drzwiczki inspekcyjne, odpowietrznik z filtrem, 2 przełączniki poziomu, 1 przełącznik t |
|---|---|---|---|
| Dwie główne pompy silnikowe: | grupy P1 i P2 | Funkcje głównych pomp: | aby utrzymać wszystkie zawory regulacyjne w pozycji zamkniętej / otwartej lub pod ciągłą kontrolą. |
| PS1: | dostarcza „sygnał niskiego ciśnienia oleju” | Opcje: | System grzewczy |
| High Light: | hydraulic power unit,hydraulic valve remote control system |
||
Układ sterowania

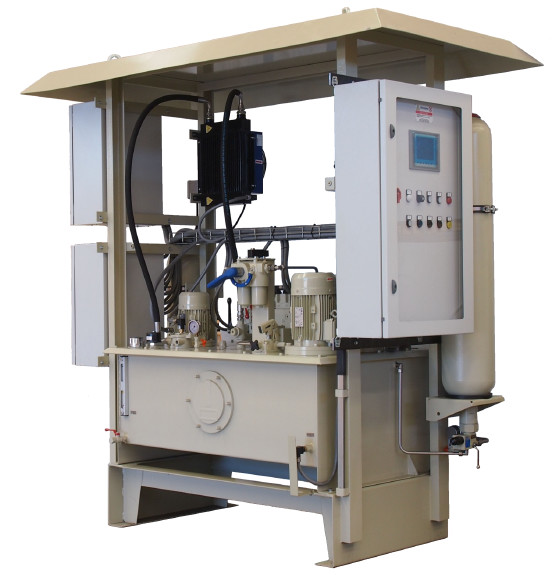

Agregat hydrauliczny jest wyposażony w stalowy zbiornik odpowiedni do użytku na zewnątrz, w którym można zebrać pełną ilość oleju obecnego w obwodzie. Zbiornik jest wyposażony w drzwiczki rewizyjne, odpowietrznik z filtrem, 2 przełączniki poziomu, 1 przełącznik temperatury, 1 wizualny wskaźnik poziomu.
Na zbiorniku znajdują się dwie główne grupy pomp silnikowych P1 i P2, każda wyposażona w silnik elektryczny; pompa o stałej wydajności jest w stanie zapewnić wymagane natężenie przepływu przy ciśnieniu 200 barów.
Na pokładzie znajduje się grupa filtrująca / kondycjonująca złożona z pompy o stałej wydajności P3, filtra z detektorem zatkania (DPS3) i wymiennika (R) z wentylatorem sterowanym przez termostat wewnętrzny.
Funkcje głównych pomp to:
1 aktywna pompa, aby utrzymać wszystkie zawory regulacyjne w pozycji zamkniętej / otwartej lub pod ciągłą kontrolą.
1 pompa rezerwowa aktywowana na sygnał alarmowy z presostatu niskiego ciśnienia zamontowanego na wspólnym kolektorze tłocznym pompy
Natężenie przepływu pompy jest wystarczające, aby zapewnić maksymalny czas skoku wymagany w trybie sterowania dla każdego zaworu bez udziału interwencji akumulatora.
Cztery przełączniki ciśnienia są zainstalowane we wspólnym kolektorze tłocznym grup silnik-pompa, w następujący sposób:
PS1 dostarcza „sygnał niskiego ciśnienia oleju”
PS2 dostarcza „sygnał minimalnego ciśnienia oleju” (tj. Instalacja poza komisją).
PS3 zatrzymuje aktywną pompę
PS4 uruchamia aktywną pompę
Jeden akumulator A1, stale wkładany do kolektora zasilającego, jest zainstalowany w agregacie hydraulicznym, aby umożliwić bezproblemowe przełączanie z grupy silnika / pompy na drugą.
Zawór przelewowy VS3 steruje ciśnieniem oleju w obwodzie pierwotnym.
Dwa uszczelnione zawory bezpieczeństwa maksymalnego ciśnienia VS1 i VS2 są zamontowane na dostawach pomp.
Podwójny filtr F wyposażony w elektryczne czujniki zatkania DPS1-DPS2 jest zainstalowany na wyjściu zasilacza.
Agregat hydrauliczny jest wyposażony w dwie skrzynki zaciskowe: pierwsza przeznaczona jest do kabli instrumentów, druga do silników elektrycznych.
Jeden akumulator (20 litrów) pomaga pompom w kontrolowaniu i szybkim działaniu podłączonych zaworów.
Na siłowniku hydraulicznym zainstalowane są elektrozawory do akcji awaryjnych i proporcjonalne do trybu sterowania.
Opcje:
System grzewczy
Akumulator (10 litrów)
Zawór bezpieczeństwa do akumulatora z certyfikatem PED
Pompa ręczna
Pierwszy olej do napełniania
Jednostka ładująca i testująca do akumulatorów
Szafka ze sterownikiem PLC do zarządzania HPU (brak zasilania elektromagnetycznego)
Serwocylindry z wbudowanym zaworem elektromagnetycznym i zaworami proporcjonalnymi.
