| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINGHONEST |
| Orzecznictwo: | ISO9001 |
| Minimalne zamówienie: | Negocjacji |
| Cena: | Negotiation |
| Szczegóły pakowania: | Opakowanie ochronne |
| Czas dostawy: | 1-2 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 metrów kwadratowych / miesiąc |
| Panel sterowania: | Zawory proporcjonalne SV, dostarczane z wbudowanymi obwodami elektronicznymi ON-OFF, dwupozycyjne za | Zawór ON-OFF: | Dwupołożeniowe elektrozawory ON-OFF (EV) do wykonywania akumulatora awaryjnego |
|---|---|---|---|
| Opcje: | Pompa ręczna | Światła: | Zasilanie włączone |
| gabinet: | wyposażony w wentylator (wyciąg) | Alarm główny: | Ostrzeżenie |
| High Light: | hydraulic valve remote control system,electric hydraulic control system |
||

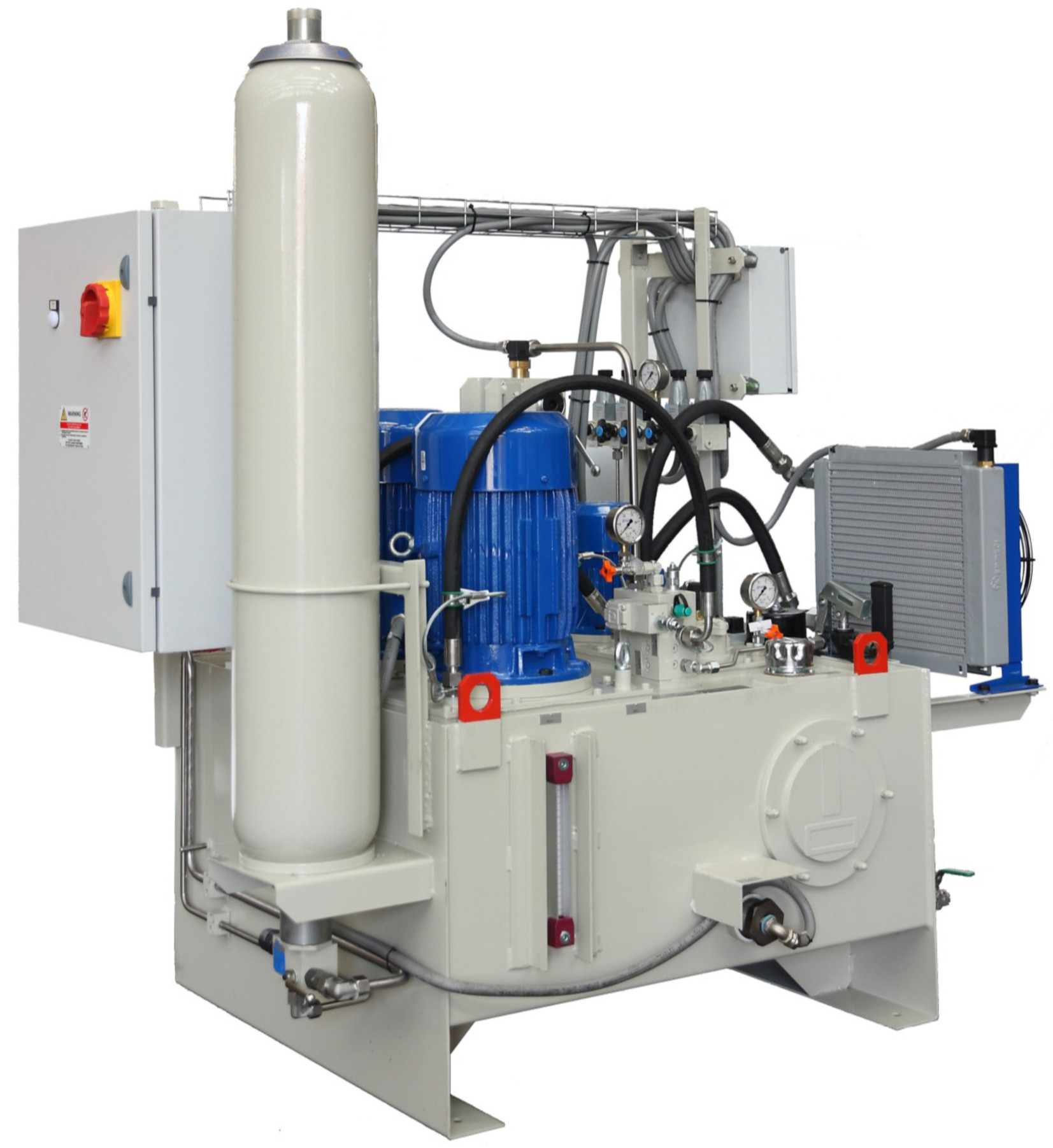

HYDRAULICZNY PANEL STEROWANIA (HCP)
Panel sterowania zaworów sterujących składa się z:
Zawory proporcjonalne SV, dostarczane z wbudowanymi obwodami elektronicznymi
Dwupozycyjne elektrozawory ON-OFF (EV) do wykonywania działań awaryjnych
akumulator
Panel sterowania dla zaworu ON-OFF składa się z:
Dwupozycyjne elektrozawory ON-OFF (EV) do wykonywania działań awaryjnych
akumulator
Czas reakcji zaworów ON-OFF można regulować osobno za pomocą odpowiednich urządzeń dławiących.
Obwód hydrauliczny powinien być wyposażony w zawory zasuwowe, aby umożliwić czynności konserwacyjne.
Dopuszczalne są pełne cykle, gdy pompy są nieruchome, w ciągu 15 minut od zatrzymania pompy z powodu wycieków.
Opcje:
Pompa ręczna
Certyfikat SIL 2 dla działań awaryjnych
Elektryczna szafa sterownicza jest dostarczana z redundantnym zasilaczem / transformatorem dla obwodów pomocniczych (240 VAC 24 V DC), lampkami ostrzegawczymi, lampami, stycznikami i innymi niezbędnymi komponentami zapewniającymi sprawność całego sprzętu hydraulicznego.
Szafka, wyposażona w wentylator (wyciąg) wraz z wymiennym wkładem, zawiera dodatkowe gniazdo elektryczne.
Wyprodukowany zgodnie ze standardami przemysłowymi, z minimalnym stopniem ochrony IP42, zawiera system sterowania awaryjnych elektrozaworów i 1 sterownik PLC do zarządzania agregatem hydraulicznym, panelem sterowania i sygnałami wymiany z sterownią.
Obwody pomocnicze są oddzielnie chronione, nawet gdy są redundantne (sterowanie pompami, zasilanie PLC i zawory proporcjonalne).
Wejście kablowe od dołu.
Maks. Długość kabla od szafy do panelu sterowania 200 m.
Maksymalna rezystancja kabla zasilającego zaworów proporcjonalnych 2 W.
Przybliżone rozmiary 1200 x 2000 (+ 100) x 600 mm.
Z przodu zamontowane są następujące lampki ostrzegawcze i przyciski:
Światła:
Zasilanie włączone
Alarm główny
Ostrzeżenie
Wciskać przyciski:
Nagły wypadek
Reset alarmu
Pompy uruchamiają się
Pompy zatrzymują się
Przełącznik trybu automatycznego / ręcznego.
FUNKCJE STEROWANIA PLC
Cylindry są zarządzane przez jeden sterownik PLC umieszczony w szafce elektrycznej. PLC steruje położeniem cylindrów zgodnie z ustawionymi punktami przesyłanymi przez Control Room, zarządza sygnałami awarii i awaryjnymi, a także przełączaniem pompy.
Sterownik PLC jest wyposażony w wyświetlacz i klawiaturę, które pozwalają sprawdzić zaprogramowane parametry na miejscu i modyfikować je w razie potrzeby.
Dostęp do modyfikacji parametrów chroniony jest hasłem.
