Zabezpieczenie IP42 Hydrauliczny układ sterowania / elektryczny hydrauliczny układ sterowania

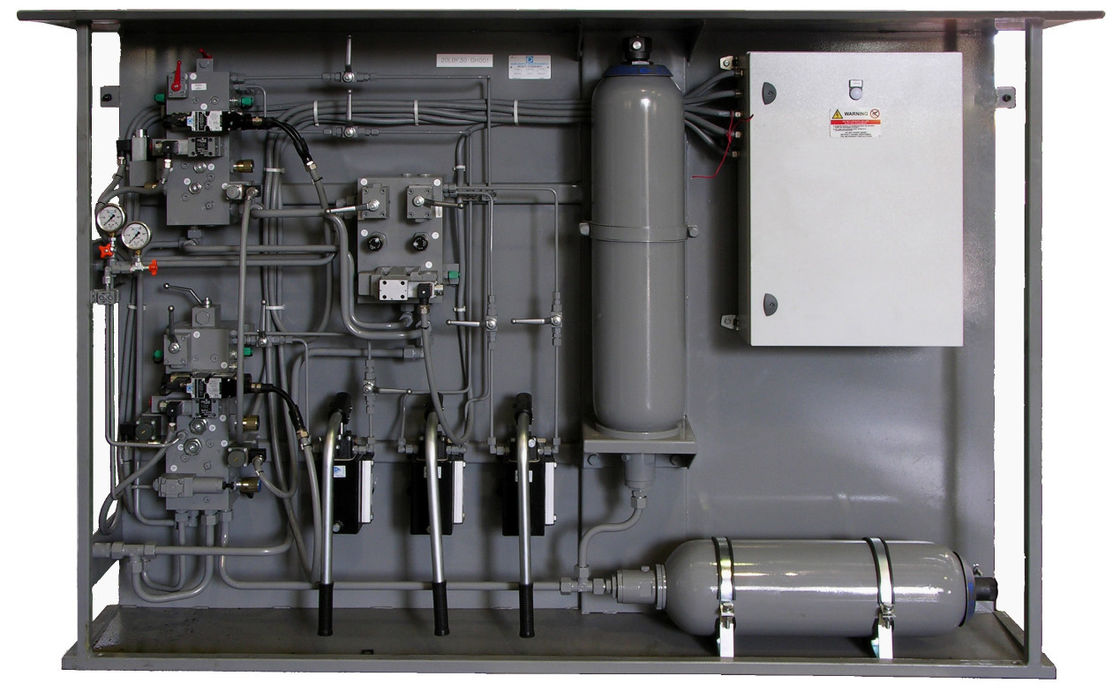

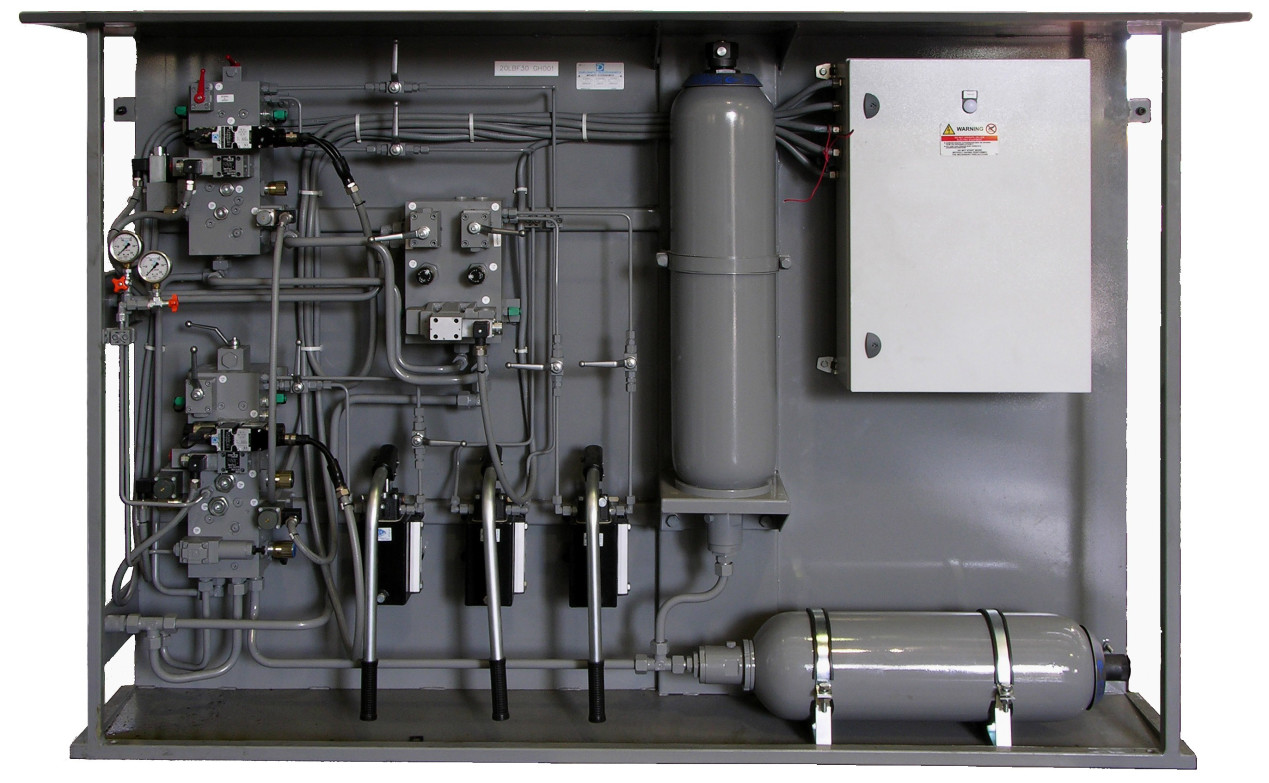

HYDRAULICZNY PANEL STEROWANIA (HCP)

Panel sterowania zaworów sterujących składa się z:

Zawory proporcjonalne SV nr 2 (para i zawory odcinające. Zawory sterujące), dostarczane z wbudowanymi obwodami elektronicznymi

ON-OFF, dwupozycyjne zawory elektromagnetyczne (EV), do wykonywania działań awaryjnych (szybkie otwieranie <1 s)

akumulator

HCP mieści również analogowe karty pozycjonujące (zawory pary i zawory schładzania) do kontroli skoku w systemie zamkniętej pętli.

Czas reakcji zaworów ON-OFF można regulować osobno za pomocą odpowiednich urządzeń dławiących.

Obwód hydrauliczny powinien być wyposażony w zawory zasuwowe, aby umożliwić czynności konserwacyjne.

Dopuszczalne są pełne cykle, gdy pompy są nieruchome, w ciągu 15 minut od zatrzymania pompy z powodu wycieków.

Opcje:

Pompa ręczna

Zawory ON-OFF do szybkiego zamykania <3 sek

SZAFA STEROWANIA ELEKTRYCZNEGO

Elektryczna szafa sterownicza jest dostarczana z redundantnym zasilaczem / transformatorem dla obwodów pomocniczych (240 VAC 24 V DC), lampkami ostrzegawczymi, lampami, stycznikami i innymi niezbędnymi komponentami zapewniającymi sprawność całego sprzętu hydraulicznego.

Szafka, wyposażona w wentylator (wyciąg) wraz z wymiennym wkładem, zawiera dodatkowe gniazdo elektryczne.

Wyprodukowany zgodnie ze standardami przemysłowymi, z minimalnym stopniem ochrony IP42, zawiera system sterowania awaryjnych elektrozaworów i 1 sterownik PLC do zarządzania agregatem hydraulicznym, panelem sterowania i sygnałami wymiany z sterownią.

W szafce znajdują się również analogowe karty pozycjonujące (zawory pary i zawory schładzania) do kontroli skoku w układzie zamkniętym.

Obwody pomocnicze są oddzielnie chronione, nawet gdy są redundantne (sterowanie pompami, zasilanie PLC i zawory proporcjonalne).

Wejście kablowe od dołu.

Maks. Długość kabla od szafy do panelu sterowania 200 m.

Maksymalna rezystancja kabla zasilającego zaworów proporcjonalnych 2 W.

Przybliżone rozmiary 1200 x 2000 (+ 100) x 600 mm.

FUNKCJE STEROWANIA PLC

HPU jest zarządzany przez jeden sterownik PLC umieszczony w szafce elektrycznej. PLC zarządza sygnałami awarii i awaryjnymi, a także przełączaniem pomp.

PLC jest wyposażony w wyświetlacz i klawiaturę, pozwalające na sprawdzenie zaprogramowanych parametrów na miejscu i ich modyfikację w razie potrzeby.

Dostęp do modyfikacji parametrów chroniony jest hasłem.
